二、主要技術指標
1、測量范圍和公差
|
名 稱 |
測溫范圍 |
允許偏差△t℃ |
分 度 號 |
|
銅 電 阻 |
-40~150℃ |
±（0.3X6.0X10-3t） |
Cu50、（G）*
|
|
鉑 電 阻 |
-40~180℃ |
B級：±（0.30+0.005∣t∣） |
Pt10、Pt100 |
|
最大激勵電流 |
5mA |
絕緣等級 |
F |
注：（1）△t℃為被測溫度絕對值 （2）打*分度號作為規格訂貨
2、感溫元件在0℃時的電阻值（R0）和它在100℃時的電阻
分度號Cu50：R0=50±0.05Ω 電阻比：W100=1.428±0.001
分度號Cu100：R0=100±0.10Ω W100=1.428±0.001
分度號Pt100：R0=100±0.2Ω W100=1.3851±0.001
Pt10：R0=10±0.12Ω W100=1.3851±0..001
其中：R0為感溫元件在0℃時電阻值。

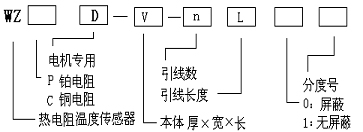

三、型號規格

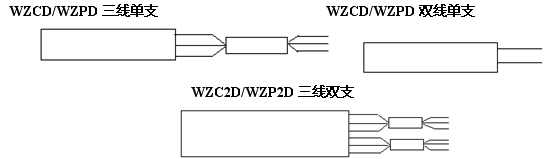

四、型號規格參數表
|
本體尺寸V（mm） |
根數
n |
長度
L
mm |
代
號 |
|
厚度δ |
寬度b |
長度I |
|
基本
尺寸 |
極限
偏差
T |
基本
尺寸
|
極限
偏差
T |
基本
尺寸
|
極限
偏差
T |
|
2 |
0
|
6
8 |
0
|
60
100
200
250
500 |
2-0 |
2根
或
3根
|
150 |
A |
|
400 |
B |
|
1000 |
C |
|
10
12 |
0
-0.2
|
+2
0 |
2000 |
D |
|
3000 |
E |
|
4000 |
F |
|
5000 |
G |
|
6000 |
F |
|
1.8 |
0
+0.3 |
12
|
0
-0.2 |
60
100
200
250
500 |
+2
0 |
2根
或
3根 |
150 |
A |
|
400 |
B |
|
1000 |
C |
|
2000 |
D |
|
3000 |
E |
|
3 |
0
-0.2 |
4 |
0
0.2 |
100 |
+0.5 |
2根
或
3根 |
150 |
A |
|
400 |
B |
|
1000 |
C |
|
2000 |
D |
|
5 |
0
-0.2 |
4 |
0
0.2 |
300 |
+0.5 |
2根
或
3根 |
150 |
A |
|
400 |
B |
|
1000 |
C |
|
2000 |
D |
1、δ≤1.5或不符合表內規定時，用戶與制造廠協商而定。
2、根據需要也可由用戶與制造廠協商而定。
3、分度號為Cu100的銅熱電阻，引線數均為3。
4、引線材料為AFP-200聚四氟乙烯輕型度銀銅芯線，引線截面積為0.20mm2
五、型號示例
例1：WZPD-2×10×60-3D-0-Pt100表示：電機用鉑電阻溫度傳感器、本體尺寸2×10×60mm，3根引線，每根引線長度2000mm，引線屏蔽，分度號為Pt100。
注：對厚度是2mm的，如上例可以省略表示為：WZPD-10×60-3D-1-Pt100。
例2：WZCD-1.8×8×80-3B-1-Cu50表示：電機用銅電阻溫度傳感器、本體尺寸1.8×8×80mm，3根引線，每根引線長度400mm，引線無屏蔽線，分度號為Cu50的銅電阻。
例3：WZC2D-2×12×100-3B-0-Cu50表示：電機用銅電阻雙支溫度傳感器、本體尺寸2×12×100mm，3根引線屏蔽線，每根引線長度400mm，引線屏蔽，分度號為Cu50的銅電阻
