一、概述
KHB3K型高壓三通球閥是依據國外資料研制而成，主要用于液壓管路中控制油液、氣的流通、流向和截止。本系列高壓多路球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點。本系列多路球閥主要由閥體、球體、閥桿、手柄和密封裝置等組成。閥體采用鋼質鍛件，表面鍍鉻。同時也提供不銹鋼球閥。本系列高壓球閥主要有二種連接方式：內螺紋連接、法蘭連接。
二、型號說明
三、操作說明
以P口為正面看，當手柄轉向B口時，P口與A口相通；當手柄轉向與P口平行時，P口與B口相通。

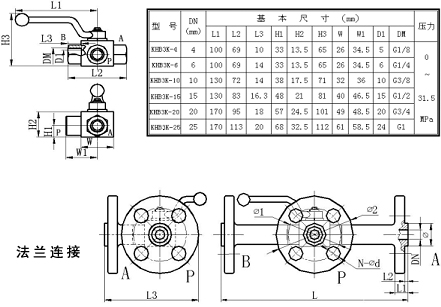

四、外形尺寸
|
法蘭連接常用型號 |
DN |
Ф |
Ф1 |
Ф2 |
N-Фd |
L |
L1 |
L2 |
L3 |
|
KHB3K-15-31.5/F |
15 |
35 |
82.5 |
120 |
4-Ф22 |
300 |
18 |
13 |
150 | |
